选取GWH(低温省煤器)+CDH(烟气冷凝器)+SGH（烟气换热器）

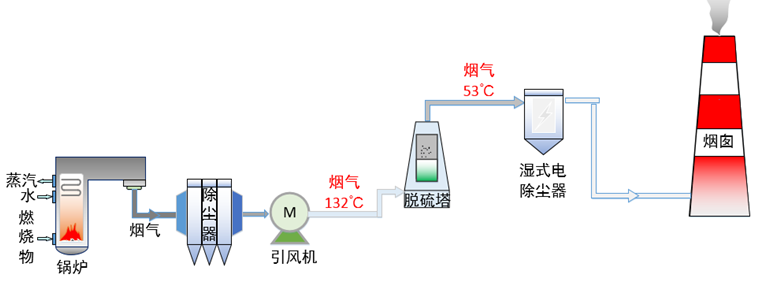

浙江物产环能浦江热电有限公司位于浙江长沙浦江县经济开发区，现有3x150th高温高压CFB锅炉(9.8MPa，540℃)，单台锅炉****陆续蒸发量150th。原有烟气处置工艺如下图所示

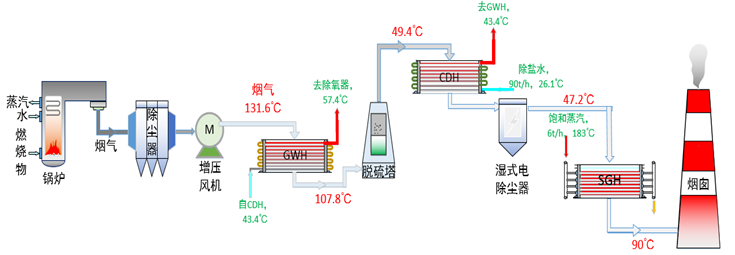

思考到电厂供汽，能持续提供低温除盐水，选取GWH(低温省煤器)+CDH(烟气冷凝器)+SGH(蒸汽加热器)规划，最终规划如下图所示：

(1)烟气首先通过低温省煤器(GWH)，管内介质为除盐水(来自CDH)，管表介质为烟气;经过此装置后，除盐水温杜咨4.4℃上升至57.4℃(去除氧器)，烟气温杜咨131.6℃降落107.8℃;

(2)降温后的烟气进入脱硫塔。相比原高温烟气，烟气温度降低、体积流量削减，能够提高脱硫塔的脱硫成效、削减脱硫塔的耗水量，同时还降低了脱硫塔出口烟气温度。

(3)脱疏后的鼓和湿烟气进入烟气冷凝器(CDH)，管内介质为除盐水(来自化水车间)，管表介质为烟气;经过此装置后，除盐水温杜咨26.1℃C上升至43.4℃(去GWH)，烟气温杜咨49.4℃降落至47.2℃，有凝固水析出。

(4)冷凝经湿电后的烟气再进入蒸汽加热器(SGH)，管内介质为低压鼓和蒸汽(约18℃)，管表介质为烟气;经过此装置，蒸汽相变换热，对烟气进行加热至90℃，直至满足白色烟羽治理的需要温度。

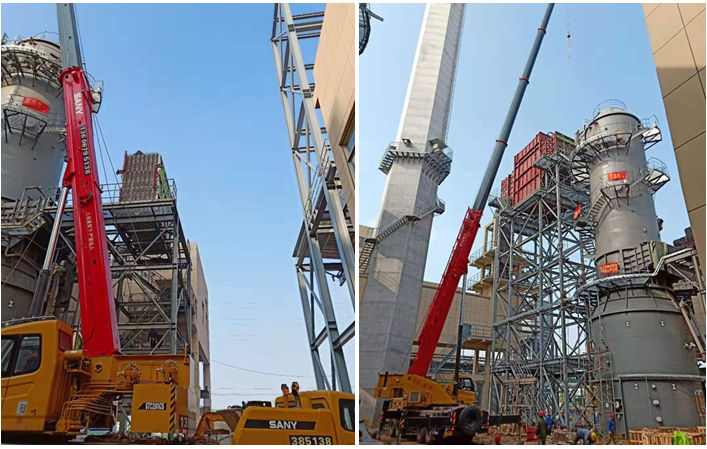

GWH(低温省煤器)安插在脱硫塔前烟路，CDH(烟气冷凝器)和SGH(蒸汽加热器)安插在脱硫塔后烟路，如下图所示：

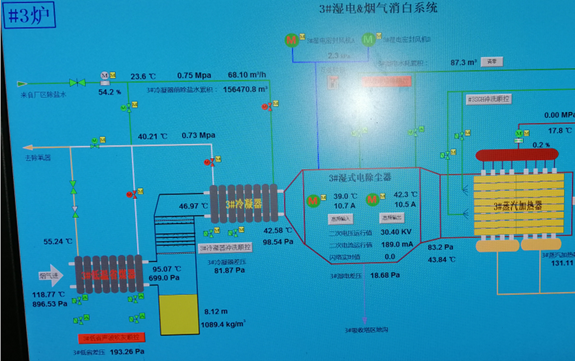

电厂运行某时刻截取画面，如下图所示：

以下为GWH+CDH+SGH系统投运前后的烟囱对照图

1)对于供汽机组，具备大量除盐水供给的前提，建议选取低温省煤器(GWIH)+烟气冷凝器(CDH)+蒸汽加热器(SGH)的工艺路线;选取此技术路线，在满足环保要求的同时，拥有优良的节能效益，并且换热器设备尺寸设计相对较幼，投资较低。

2)在石膏法脱硫机组中，安插低温省煤器(GWH)，能有效降低脱硫塔出口烟气温度，起到初步冷凝作用。

3)氟塑钢换热器换热成效优良，且具备耐侵蚀和防积灰的特点，在燃煤机组中可能持久不变运行。
